KANAL GÖRÜNTÜLEME ROBOTU ( ANAHATLAR İÇİN )

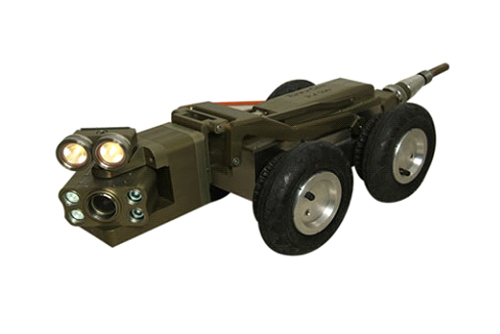

ROBOCAM Kablo kumandalı yatayda 4 yön hareket, düşeyde bütün eksenlerde 360 derece gözlem ve çalışma yapabilen elektromekanik bir iş robotudur.
Kanal içi görüntü almada metre, eğim, iş açısı hedef fotoğrafı gibi ayrıntılı bilgilerle arızalı bölgede çabuk ve etkili bilgi, rapor ve onarım imkanını birlikte sunar.



RoboCam Kamera Robotu;Atıksu ve yağmursuyu şebeke ve kolektör hatları ile kimyasal ve endüstriyel atıkların taşındığı boru hatlarını görüntüleyerek sistemdeki tıkanmaları ve arızaları kesin ve noktasal olarak tespit eder.
RoboCam kameralar yüksek çözünürlükteki FOKUS ve ZOOM özelliğine sahiptir.
RoboCam kamera robotlarının özel tasarlanmış kablo sistemi sayesinde sağa ve sola manevra özelliğine sahiptir.
Roboam kamera robot sayesinde insan gözü ile görünmeyen çatlak ve sehim gibi hataları tespit eder. Bu sayede noktasal kazı yapılmasına olanak sağlar.
4 tekerli Robocam kamera robotu/DN200mm-DN1200mm çaplı kanallarda kullanılır.



YAPILAN HATLARIN KANAL GÖRÜNTÜLEME ROBOTU İLE GÖRÜNTÜLENMESİ

Yapılan ve hakedişe giren tüm hatların ve muayene bacalarının Kanal Görüntüleme Robotu ile görüntüsü alınacaktır. (Görüntüleme muayene bacasına en yakın binanın görüntüsünün alınması ile başlanacak olup baca görüntüsünün alınmasına müteakip ve görüntü kaydına ara verilmeden hat boyunca bir sonraki muayene bacasına kadar devam edecektir). Yapılan abone parsel bağlantı hatları dahil olmak üzere ve yüklenici tarafından bir kısmı yapılmasa bile görüntü kaydına ara verilmeden abone parsel bacasından ana hat bağlantısına kadar devam edilecektir. (Abone parsel bağlantı hattı görüntüsüne başlanmadan önce binanın “bina no” görüntüsü alınıp, görüntüye ara verilmeden abone parsel bacasından ana hat bağlantısına kadar devam edilecektir.) İmalatı yapılan tüm hat boyunca (Yapılan abone parsel bağlantı hatları dahil) ve baca boru birleşimi dahil tüm boru birleşimlerinde 360 derece görüntü alınacaktır. Görüntü kayıtları muayene bacasından bir sonraki muayene bacasına kadar kesintisiz olarak alınacak olup, iki muayene bacası arasındaki kesintili görüntü kayıtları kabul edilmeyecektir. İki muayene bacası arasında kesintisiz olarak görüntü kaydı alınacaktır. Kanal görüntüleme robotu ile eğer var ise borudaki çatlakların, boru montaj yerlerindeki açıklıkların ve borudaki sehim miktarları (mm) cinsinden ölçülecektir. Geçerli ve zorunlu nedenlerle döşenen hattın kazı, boru döşeme ve dolgunun aynı anda yapıldığı iki baca arasında meyil kontrolünün hattın dolgusunun yapılmadan önce yapılamadığı kısımlarda görüntü alınır iken su akış testi yapılarak görüntü alınacaktır. Bu kısımlarda hatta verilecek su ile görüntü alınacak ve hatta meyil hatasından dolayı su birikmesi olup olmadığı kontrol edilecektir. Görüntüleme sonucunda eğim grafiği (Eğim grafiği kanal görüntüleme robotu tarafından otomatik olarak verilecek olup, görüntüye bakılarak eğimlere göre sonradan düzenlenecek eğim grafiği kabul edilmeyecektir.) ile fotoğraflı raporlar hazırlanacak ve DVD ortamında İdareye sunulacaktır. İş bitiminde geçici kabulden önce hattın tamamının görüntü kayıtları 2 takım harddisk ortamında hazırlanarak idareye teslim edilecektir.

Yapılan tüm hatların görüntüleri yapı denetim görevlisinin nezaretinde alınacaktır. Görüntü alınmasına müteakip yapılan hattın usulüne uygun yapıldığı yüklenici ve yapı denetim görevlisi arasında düzenlenecek bir tutanakla yapılan imalatın usulüne uygun olduğu tespit edildikten sonra diğer devam eden imalata başlanacaktır. Her hakedişten önce hakedişe dahil olan imalatın görüntü kayıtları İdareye teslim edilecek ve her baca arası için ayrı ayrı hattın usulüne uygun yapıldığı yüklenici ve yapı denetim görevlisi arasında düzenlenecek bir tutanak ile hakediş ödemesi yapılacaktır. Görüntü kayıtları alınmayan ve raporlaması yapılmayan hatların ödemesi yapılmayacaktır. İdarenin istemesi halinde görüntüsü alınan hatlarda; görüntünün doğruluğunun teyidi amacıyla görüntü kontrolü yapılabilecektir. Görüntü teyidi amacıyla İdare tarafından yeniden görüntü alınması, toplam görüntüsü alınan hattın uzunluğunun %5’ini geçemez.
Bu işlemler için gerekli olan her türlü malzeme, işcilik, nakliye, kırtasiye, makine ve ekipman giderleri birim fiyatlara dahil olup yüklenici bu işler için yapmış olduğu harcamaları İDARE’den talep edemez.
